高层建筑供热节电的关键是如何利用高区回水静压做功，而不是通过节流或其他方式浪费掉。我们在自行研发的诸多方案中，选择推出如下两个较为成熟的方案：

方案一：

利用高区回水引射低区回水，以降低低区循环水泵的耗电量，如左下图：

方案二：

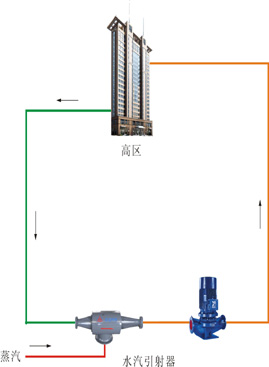

利用我公司自行研发的水汽引射器，使高区回水与蒸汽相互引射，提供循环水泵入口压力，降低泵的扬程，如右下图：

面式热交换机组节汽改造方案

传统的面式热交换机组，凝结水的热量不能充分回收利用。凝结水首先进入补水箱，散发一些热量后，少量作为补水进入系统，大部分热水经过水箱溢流排放掉了，十分可惜！如果将此部分热量回收利用，可节约蒸汽4～10%。

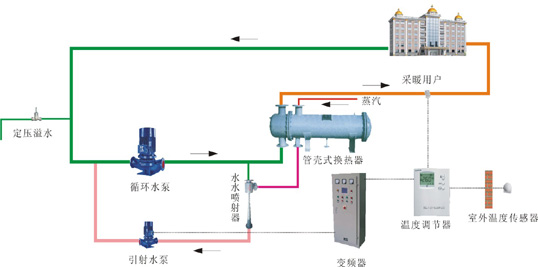

工作原理：用少量的循环水泵出水通过水水喷射器吸取换热器凝结水，送至循环水泵入口。水水喷射器出口设一变频调节水泵，通过改变此泵功率可以调节换热器内汽侧水位，改变热交换量，从而实现了对汽水温度的控制。

系统多余的水经过定压阀排出，排放温度较直接排放凝结水低２０～５０度，由此节约了大量蒸汽。
