联调型水水喷射器小知识

发布时间:2017-03-06 17:13:16 来源:小编 点击:

水水喷射器(WWJ)用作供热混水设备,节能(电)是没有疑问的。目前广泛推广的是不可调式的产品。当压力和负荷偏离设计工况时,引射系数会下降,为此市场上需要种适应于各种变工况下的“万能型”水水喷射器,这种喷射器的设计方案已经成熟,介绍如下:

WWJ有三个关键值相互关联对应,如图:

概念一:升压比

Dp=(Pg-Ph)/(Po-Ph)

概念二:最佳压力比

Da=a3/a0 混合室面积与喷嘴出口面积之比

概念三:引射系数

u=Gh/G0 被引射水流量与工作水流量之比

有一个升压比(工作条件)必有一个对应的最佳面积比(引射系数最大),也必有一个对应的引射系数,可见任何一个压力或流量变化都会引起引射系数下降。

一般压力的变化由多种情况引起。一是用户侧因流量调整引起,如一户一表情况下用户会调整流量,还有热用户增加或减少等。一种是供热侧高温水流量调节引起,如供热单位负荷分配等情况引起。

传统可调型喷射器,可调喷嘴面积、混合室面积不变,调节过程必然使引射系数下降,而联调型是我公司的专利技术,是一项重大的创新,推翻传统调节的概念,创造出第四代喷射器技术。

其技术方案如下:

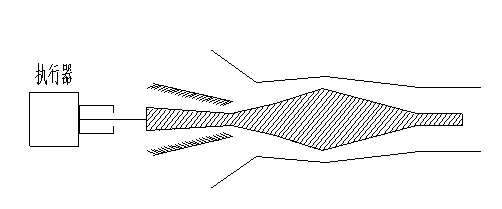

在WWJ内部设置一根通长的调节芯,调节过程中,喷嘴出口面积和混合室(缝)面积同时按比例变化从而使最佳面积比不变,引射系数不变。一般调节过程为:根据出口压力(Pg)信号调节芯子,芯子由电动执行器拉动。

这种情况适应于升压比(Dp)变化不大的情况,但是如果压力流量同时变化,特别是压力发生根本性长期的变化,这时需要换一根芯子即可,换了芯子,相当于改变了最佳面积比,所以升压比和引射系数必然要发生改变,当然变成最佳值。
