联调型水水喷射器小知识

水水喷射器（WWJ）用作供热混水设备，节能（电）是没有疑问的。目前广泛推广的是不可调式的产品。当压力和负荷偏离设计工况时，引射系数会下降，为此市场上需要种适应于各种变工况下的“万能型”水水喷射器，这种喷射器的设计方案已经成熟，介绍如下：

WWJ有三个关键值相互关联对应，如图：

概念一：升压比

Dp=(Pg-Ph)/(Po-Ph)

概念二：最佳压力比

Da=a3/a0 混合室面积与喷嘴出口面积之比

概念三：引射系数

u=Gh/G0 被引射水流量与工作水流量之比

有一个升压比（工作条件）必有一个对应的最佳面积比（引射系数最大），也必有一个对应的引射系数，可见任何一个压力或流量变化都会引起引射系数下降。

一般压力的变化由多种情况引起。一是用户侧因流量调整引起，如一户一表情况下用户会调整流量，还有热用户增加或减少等。一种是供热侧高温水流量调节引起，如供热单位负荷分配等情况引起。

传统可调型喷射器，可调喷嘴面积、混合室面积不变，调节过程必然使引射系数下降，而联调型是我公司的专利技术，是一项重大的创新，推翻传统调节的概念，创造出第四代喷射器技术。

其技术方案如下：

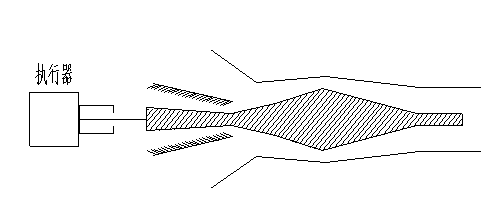

在WWJ内部设置一根通长的调节芯，调节过程中，喷嘴出口面积和混合室（缝）面积同时按比例变化从而使最佳面积比不变，引射系数不变。一般调节过程为：根据出口压力（Pg）信号调节芯子，芯子由电动执行器拉动。

这种情况适应于升压比（Dp）变化不大的情况，但是如果压力流量同时变化，特别是压力发生根本性长期的变化，这时需要换一根芯子即可，换了芯子，相当于改变了最佳面积比，所以升压比和引射系数必然要发生改变，当然变成最佳值。
