汽水供热机组 汽水供热机组中的关键设备是热交换设备，其分为面式换热器和混合式加热设备两种。关于面式换热器，我们优先推荐我公司的专利产品——自循环式换热器（见相关网页介绍），它的优点是将蒸汽的压力能或者叫做功能力转化为速度能，高速流动的蒸汽使换热系数提升。所谓自循环就是在换热器中设置引射器，使蒸汽产生循环流动，使其流速数以10倍的增加，大大改善了换热效果，减少了换热面积。
立即咨询

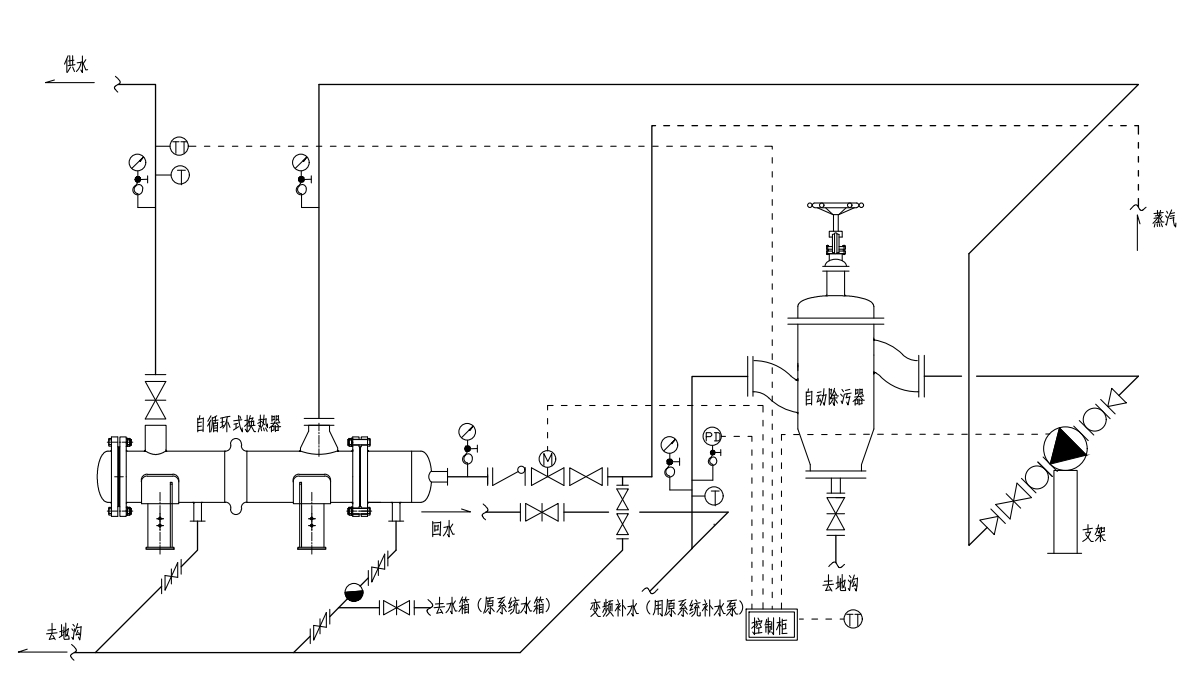

汽水供热机组中的关键设备是热交换设备，其分为面式换热器和混合式加热设备两种。关于面式换热器，我们优先推荐我公司的专利产品——自循环式换热器（见相关网页介绍），它的优点是将蒸汽的压力能或者叫做功能力转化为速度能，高速流动的蒸汽使换热系数提升。所谓自循环就是在换热器中设置引射器，使蒸汽产生循环流动，使其流速数以10倍的增加，大大改善了换热效果，减少了换热面积。（系统图如下）
除了面式换热机组外，我公司推出“多种”汽水混合型换热机组，所采用的关键设备有汽动加热器、汽水混合器、水汽引射器等，其特点分别如下：

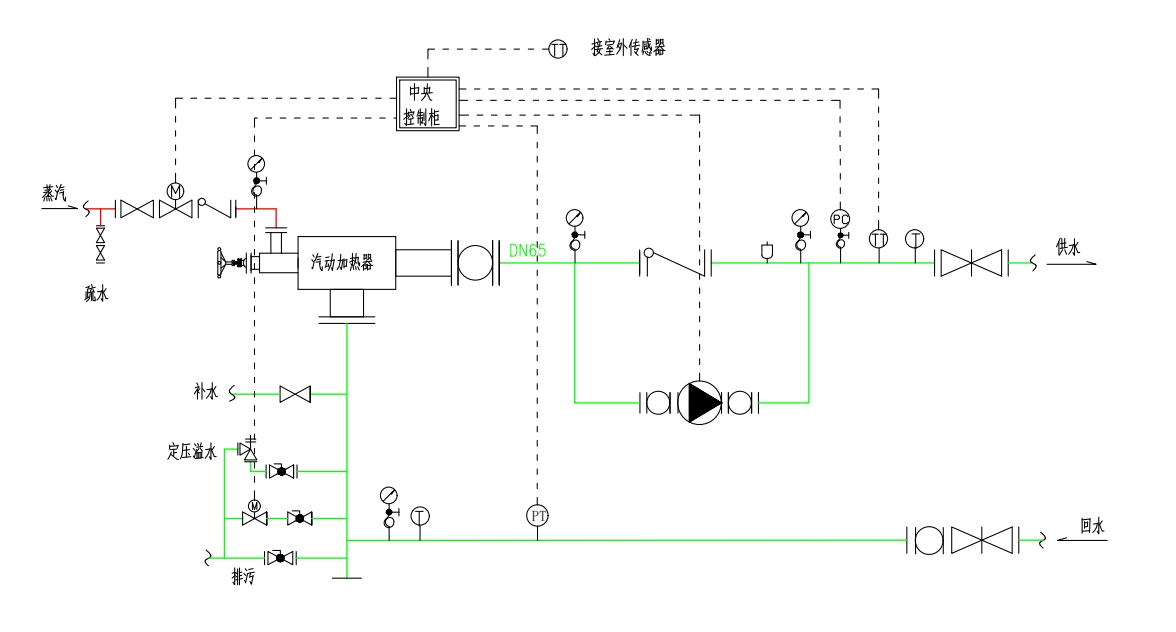

1.汽动加热器利用蒸汽做功能力，推动水循环，节省了循环水泵电功率。

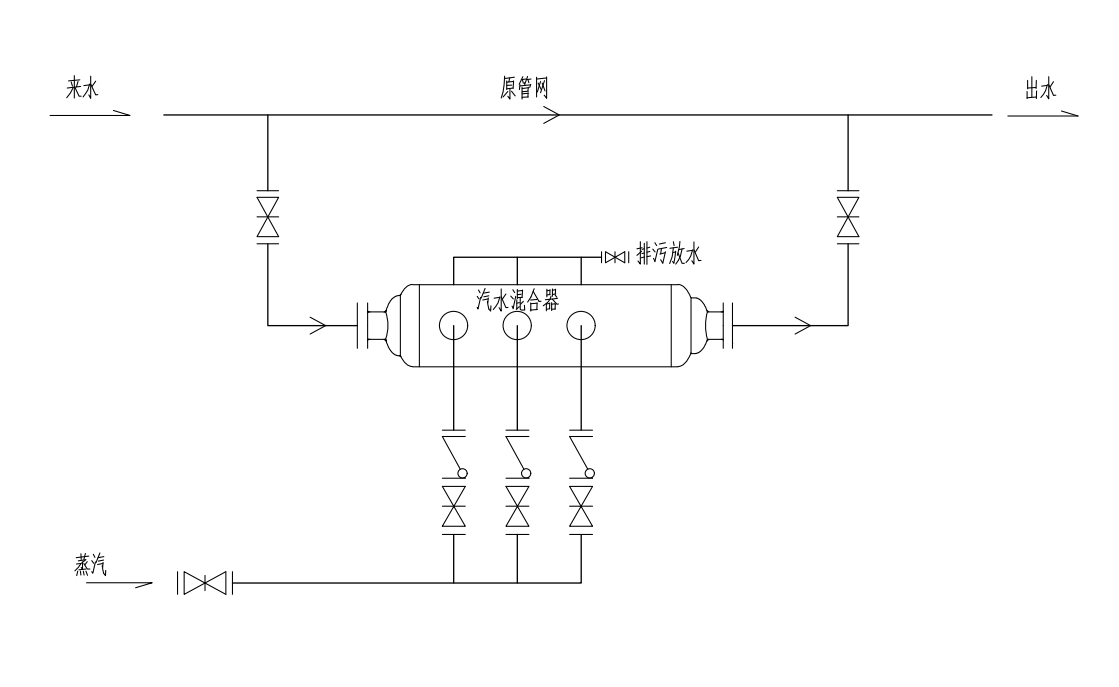

2.汽水混合器可大量节能投资。

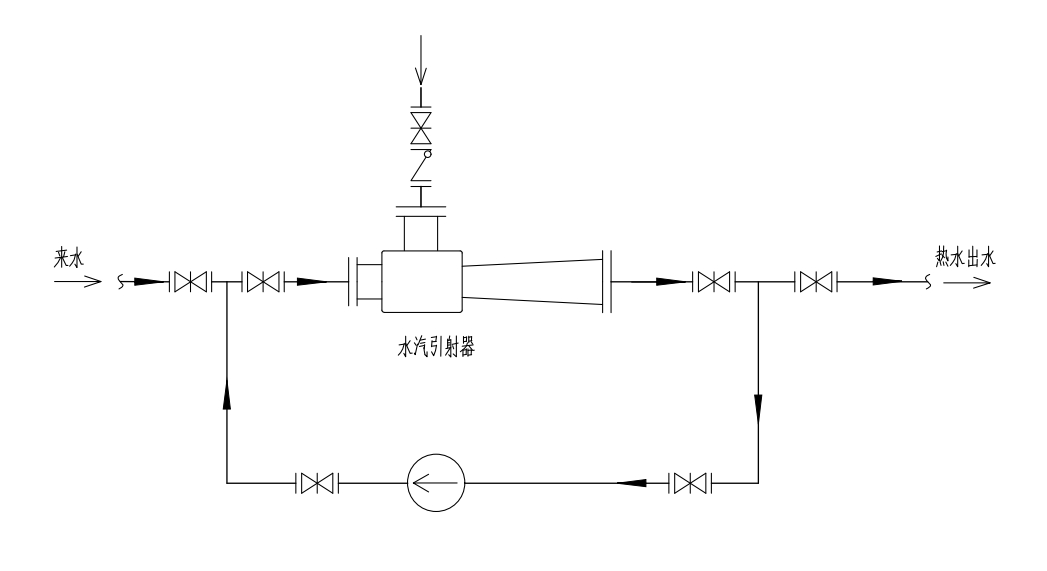

3.水汽引射器利用文丘里原理，将低参数蒸汽吸入设备加热水，有明显的节能意义。
汽动加热器与传统的面式换热设备的性能数据相比较有如下优点：
汽动加热器 | 传统换热器 | |
工作 原理
| 汽动加热器汽水直接混合，具有升压功能，站内系统阻力比传统换热器小。 | 传统换热器主要是表面式（间接式）换热器，冷热两种流体被金属壁隔开，而是通过金属壁面进行热交换。 |
调节 方式
| 根据热负荷的变化自动调节设备出力，保持最佳运行方式。 | 不存在 |
用电 负荷 | 水泵补充循环动力 | 至少两台水泵，一用一备。 |
用汽 负荷 | 汽水直接混合，热效率近100%。 | 换热时，蒸汽高温凝结水排出，浪费蒸汽热量。 |
用水 负荷 | 蒸汽凝结水进入系统自然补给 | 需用补水箱 |
投资 比较
| 管路简单，设备体积小，总装设备少，占地及建筑空间小，可节约投资。 | 系统需配置至少两台循环水泵，补水箱，整体机组占地空间大，投资大。（见传统换热站技术方案） |
可靠性 | 无转动设备及泄漏、振动、过热、过压、老化、结垢等现象，系统故障率低，可靠性高，节约维修费。设备自身免维修，使用寿命15年。 | 给构复杂，易结垢，平均使用寿命5年。 |
与传统喷射器比较：
１.多通道技术实现单机容量21.6MW。
２.具备负荷可调及“全过程低噪声”性能，实现无人值守运行。
换热器选型指南
SPE(/A)[M]0.36——Steam Powered Easy(/Automatic) [Multichanle] -0.36MW
换热器性能参数表
换热器选型指南
SPE(/A)[M]0.36——Steam Powered Easy(/Automatic) [Multichanle] -0.36MW
换热器性能参数表
型 号 | 额定 供热量 | 额定 耗汽量 | 额定 出水量 |
| |
手动调节型 | 电动 调节型 | (MW) | (t/h) | (t/h) | (万平方米) |
SPE0.09 | SPA0.09 | 0.09 | 0.12 | 3.75 | 0.15 |
SPE0.15 | SPA0.15 | 0.15 | 0.21 | 6.25 | 0.25 |
SPE0.24 | SPA0.24 | 0.24 | 0.33 | 10.0 | 0.40 |
SPE0.36 | SPA0.36 | 0.36 | 0.50 | 15.0 | 0.60 |
SPE0.60 | SPA0.60 | 0.60 | 0.83 | 25 | 1.00 |
SPE0.90 | SPA0.90 | 0.90 | 1.25 | 37.5 | 1.50 |
SPE1.50 | SPA1.50 | 1.50 | 2.08 | 62.5 | 2.50 |
SPE2.40 | SPA2.40 | 2.40 | 3.32 | 100 | 4.00 |
SPE3.60 | SPA3.60 | 3.60 | 4.98 | 150 | 6.00 |
SPEM6.00 | SPPM6.00 | 6.00 | 8.30 | 250 | 10.0 |
SPEM9.60 | SPPM9.60 | 9.60 | 13.28 | 400 | 16.0 |
SPEM14.4 | SPPM14.4 | 14.4 | 19.92 | 600 | 24.0 |
SPEM21.6 | SPPM21.6 | 21.6 | 29.88 | 900 | 36.0 |
换热器性能参数表
注：参考供热面积条件：室外－６ ℃时的民用建筑，以建筑面积计算。
上表型号产品以水温升２０ ℃为计算条件，不同的温升结构尺寸有所不同。
汽动加热器的主要优点是使用水升压，如果实际使用中无须升压或蒸汽动力太低无法升压，可选用我们其他汽水混合类产品。
注：参考供热面积条件：室外－６ ℃时的民用建筑，以建筑面积计算。
上表型号产品以水温升２０ ℃为计算条件，不同的温升结构尺寸有所不同。
汽动加热器的主要优点是使用水升压，如果实际使用中无须升压或蒸汽动力太低无法升压，可选用我们其他汽水混合类产品。
项目信息阶段
了解客户的工况参数，解答客户技术疑难问题，介绍公司产品特性，确认公司产品是否适用于客户。
方案设计阶段
由专业工程师完成正式方案，方案内容包括：
1、项目概况：说明蒸汽源及其参数、处理水量，淋浴头个数等；
2、技术措施：说明选用的设备，设计系统图，阐述工作原理及产品优势；
3、产品报价：分别列出各部分价格及总报价等；
4、服务内容：包括免费项目和收费项目。
合同签定阶段
双方进行商务洽谈，合同签定后４８小时内向用户提供外形图和基本数据。
安装调试阶段
根据合同约定及客户实际情况，公司可派专业工程师至现场指导安装及调试。
售后服务阶段
质保期内服务承诺
1. 首先我公司将严格遵守《中华人民共和国合同法》，履行自己的责任。
2. 质保期为安装完毕正式验收合格交付使用之日起开始计算12个月。
3. 质保期内如发现与合同规定不符合或由于我方责任造成产品损坏或不能正常工作时，我方将在5日内负责免费维修或更换。
4. 质保期内产品更换后，质保期将重新计算。
质保期外服务承诺
1. 保修期外如需要维修或维护，公司可派技术人员到现场有偿指导，如需要更换备品备件，收取合理的成本费用。
2. 我们定期进行客户回访，为客户发现问题、解决问题。
3. 如需要，免费提供人员培训。
长期服务承诺
1. 随时免费提供热线技术咨询解答，如若电话未能解答，我们将提供免费现场及时限时指导，市内4小时到达，外地根据具体情况，以良好的服务为宗旨，以最快的速度提出解决方案。
2. 公司长期以优惠的价格为客户提供备品备件。
