汽汽引射器是青岛高远热能动力设备有限公司根据用户的参数要求，做针对性设计，即一机一设计的产品，这是因为蒸汽是可压缩流体，而汽汽引射器的两个蒸汽进口和一个出口的参数分别都有三个，即压力、温度、流量一共9个参数都会变化，而且其内部工作过程中有时还出现过冷工况和超临界（激波）问题。虽然我们能够设计生产喷嘴可调的汽汽引射器，但要做到系列化定型十分困难，再加上用户有时要求大幅度的变工况调节，使问题更加复杂化。
为了更好地满足用户要求，我们一般要求用户提供参数变化范围和最常用工况，这样设计出来的汽汽引射器，能够达到节能最大化。

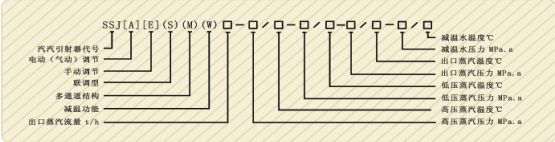

汽汽引射器型号编制说明
项目实例
1、汽汽引射器项目一参数
引射介质 | 压 力（绝压） | 温 度 | 流 量 | 管径 |
高压蒸汽 | 4.17MPa | 328.9 ℃ | 20.04t/h | DN100 |
低压蒸汽 | 0.995MPa | 334 ℃ | 7.29t/h | DN125 |
减温水 | 2.3MPa | 63 ℃ | 2.67t/h | DN40 |
输出蒸汽 | 1.8MPa | 207 ℃ | 30t/h | DN200 |
2、汽汽引射器项目二参数：
引射介质 | 压 力（绝压） | 温 度 | 流 量 | 管径 |
高压蒸汽 | 3.2MPa | 317 ℃ | 45 t/h | DN300 |
低压蒸汽 | 0-0.85 MPa | 335 ℃ | 35 t/h | DN400 |
供出蒸汽 | 1.197MPa | 310 ℃ | 80t/h | DN300 |
3、汽汽引射器项目三参数：
引射介质 | 压 力（绝压） | 温 度 | 流 量 | 管径 |
高压蒸汽 | 2.3MPa | 318 ℃ | 53t/h | DN200 |
低压蒸汽 | 0.4 MPa | 317.8 ℃ | 17t/h | DN400 |
供出蒸汽 | 0.7-1.2MPa | 304 ℃ | 70t/h | DN500 |
4、汽汽引射器项目四参数：
引射介质 | 压 力（绝压） | 温 度 | 流 量 | 管径 |
高压蒸汽 | 3.53MPa | 435 ℃ | 13.35t/h | DN150 |
低压蒸汽 | 1.1MPa | 310 ℃ | 7.9t/h | DN250 |
供出蒸汽 | 1.65MPa | 380 ℃ | 21.25t/h | DN200 |
5、汽汽引射器项目五参数：
引射介质 | 压 力（绝压） | 温 度 | 流 量 | 管径 |
高压蒸汽 | 3.066MPa | 333.2 ℃ | 36.6t/h | DN150 |
低压蒸汽 | 1.167MPa | 406 ℃ | 20.4t/h | DN200 |
供出蒸汽 | 1.6MPa | 348 ℃ | 57t/h | DN250 |
