随着供热技术的发展,水水喷射技术已经开始得到推广应用,我国东北、新疆、山东等地广泛采用取得很好使用效果,其优势体现在以下几个方面:
1、可作为一个管件,安装在入口井、管沟等位置,无须建换热站,节省了大量基建投资。
2、利用高温水压头做功,不再需要额外动力,节约了电能。
3、设备可靠性高,故障率低。
4、在各分支管上安装,能起到对管网的水力平衡作用, 防止水力失调。
新用途:
1、用于防止水泵汽蚀:将其安装于水泵入口,提高压力增加汽蚀余量。有了这项技术,除氧器标高可不再架高设计。
2、用于回收换热器凝结水。

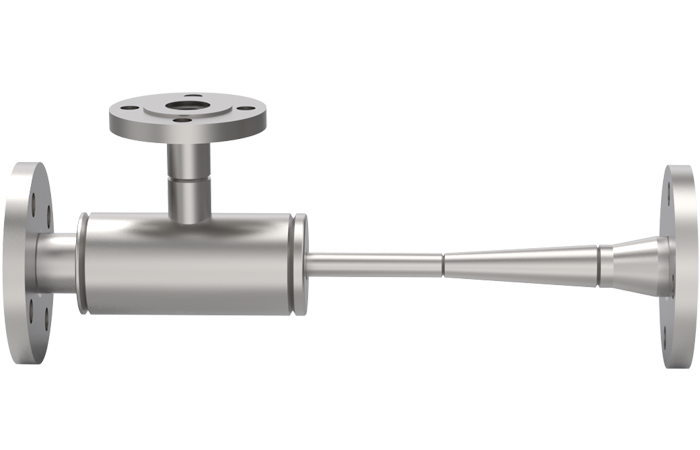

水水喷射器(WWJ)用作供热混水设备,节能(电)是没有疑问的。目前广泛推广的是不可调式的产品。当压力和负荷偏离设计工况时,引射系数会下降;传统可调型喷射器,可调喷嘴面积、混合室面积不变,调节过程必然使引射系数下降,而联调型引射器(专利号:ZL201410416461.7)是我公司的专利技术,是一项重大的创新,推翻传统调节的概念,创造出第四代喷射器技术。
其技术方案如下:

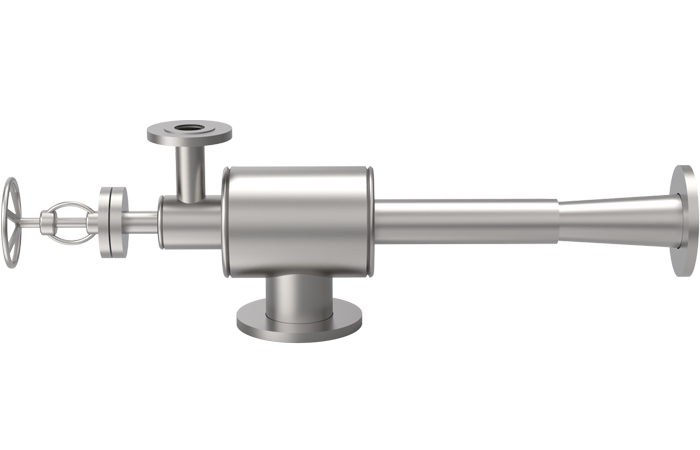

在WWJ内部设置一根通长的调节芯,调节过程中,喷嘴出口面积和混合室(缝)面积同时按比例变化从而使最佳面积比不变,引射系数不变。一般调节过程为:根据出口压力(Pg)信号调节芯子,芯子由电动执行器拉动。
这种情况适应于升压比(Dp)变化不大的情况,但是如果压力流量同时变化,特别是压力发生根本性长期的变化,这时需要换一根芯子即可,换了芯子,相当于改变了最佳面积比,所以升压比和引射系数必然要发生改变,当然变成最佳值。
另有新研发第五代技术(简称5G技术,双调节)
引射混水机组安装后,工况负荷发生变化是常见现象。要始终保持最佳引射效果,必须实现压升比和面积比的适时适应性调节也就是说面积比也要可调不同的压升比下要适时给出相适应的面积比,这就要求有两个调节机构分别调节喷嘴面积和混合室面积。这两个面积的调节都是根据现场测到的引射器三个口的压力由调节器适时计算进行的。实际上是在不断地进行设计计算,不断地设计出一台能适应现场工况的产品,满足现场调节要求。所以5G双调节引射器是一个智能型(又称傻瓜型)产品,无论运行条件怎样变化它都能很好地适应,达到最佳引射状态,从根本上解决了用户提出的不引射问题。
另外,还有一个调节方式,是只调喷嘴面积的调节方式(2G技术)也比现行的在管道上调节的方案有优势,现行的在管道上装调节阀方式,由于阀调节节流而浪费了电能,但调喷嘴面积一定是节能的,此不详述。
引射混水技术是一项很好的节能技术,在大温差供热方案中投资仅为热泵方案的十分之一,应大力推广。
随着供热技术的发展,水水喷射技术已经开始得到推广应用,我国新疆等地广泛采用取得很好使用效果,其优势体现在以下几个方面:
1、可作为一个管件,安装在入口井、管沟等位置,无须建换热站,节省了大量基建投资。
2、利用高温水压头做功,不再需要额外动力,节约了电能。
3、设备可靠性高,故障率低。
4、在各分支管上安装,能起到对管网的水力平衡作用, 防止水力失调。
新用途:
1、用于防止水泵汽蚀:将其安装于水泵入口,提高压力增加汽蚀余量。有了这项技术,除氧器标高可不再架高设计。
2、用于回收换热器凝结水。

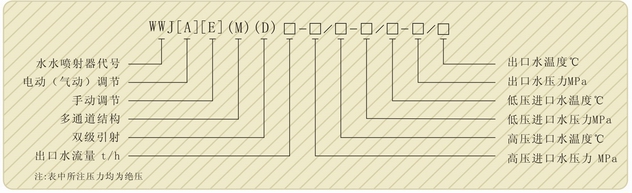

型号编制说明:
注:1、我公司可根据用户参数用自编软件一机一设计,进出口水压变化根据具体参数计算所得。

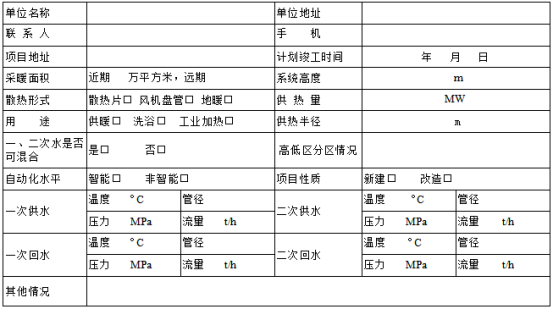

2、订货时尽可能提供:高压进口、低压进口和出口的水流量、压力、温度。

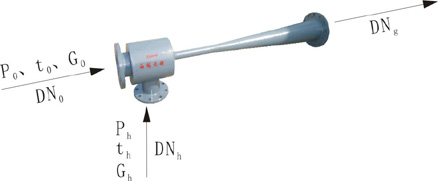

压力Po、Ph、Pg与引射系数u关系表:
U | 0.3 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.2 |
Dp | 0.242 | 0.205 | 0.176 | 0.154 | 0.136 | 0.121 | 0.109 | 0.0983 |

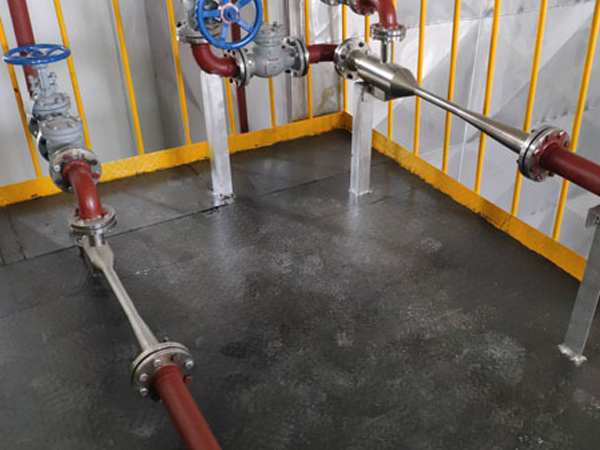

山东莱阳鲁花高端食用油有限公司

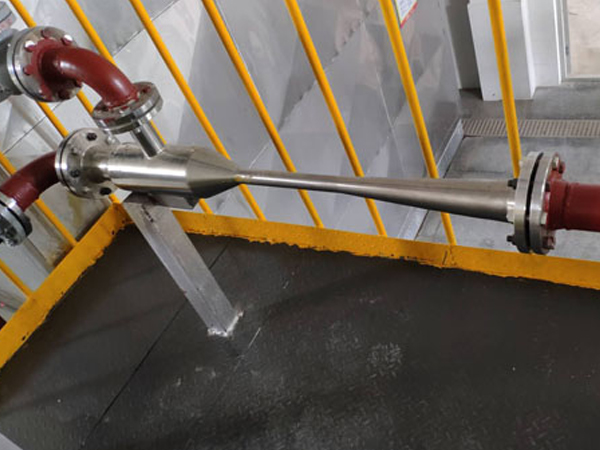

山东莱阳鲁花高端食用油有限公司

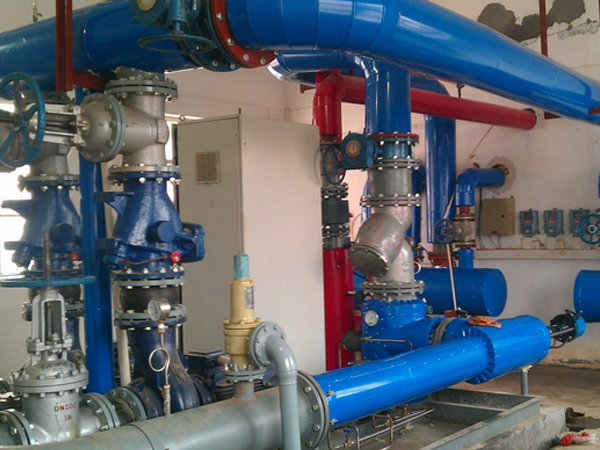

胜利油田仙河热力站
项目信息阶段
了解客户的工况参数,解答客户技术疑难问题,介绍公司产品特性,确认公司产品是否适用于客户。
方案设计阶段
由专业工程师完成正式方案,方案内容包括:
1、项目概况:说明近、远期热负荷、一次网、二次网源及其参数、楼高、供热半径等;
2、技术措施:说明选用的设备,设计系统图,阐述工作原理及产品优势;
3、产品报价:分别列出各部分价格及总报价等;
4、服务内容:包括免费项目和收费项目。
合同签定阶段
双方进行商务洽谈,合同签定后48小时内向用户提供外形图和基本数据。
安装调试阶段
根据合同约定及客户实际情况,公司可派专业工程师至现场指导安装及调试。
售后服务阶段
质保期内服务承诺
1. 首先我公司将严格遵守《中华人民共和国合同法》,履行自己的责任。
2. 质保期为安装完毕正式验收合格交付使用之日起开始计算12个月。
3. 质保期内如发现与合同规定不符合或由于我方责任造成产品损坏或不能正常工作时,我方将在5日内负责免费维修或更换。
4. 质保期内产品更换后,质保期将重新计算。
质保期外服务承诺
1. 保修期外如需要维修或维护,公司可派技术人员到现场有偿指导,如需要更换备品备件,收取合理的成本费用。
2. 我们定期进行客户回访,为客户发现问题、解决问题。
3. 如需要,免费提供人员培训。
长期服务承诺
1. 随时免费提供热线技术咨询解答,如若电话未能解答,我们将提供免费现场及时限时指导,市内4小时到达,外地根据具体情况,以良好的服务为宗旨,以最快的速度提出解决方案。
2. 公司长期以优惠的价格为客户提供备品备件。
